一、概述
管道工安装实训装置涉及供热设备构造、系统组成与设计、运行调节及维护等方面的实训，展示不同热水采暖系统型式的特点。注重学生职业能力的培养，强化其实践能力与专业技能。使学生更好地了解管道工系统在实际中的应用，对供热水工程及管道等有初步认识。适合职业院校供冷热水等技术专业相关课程的实训教学。
二、配置说明

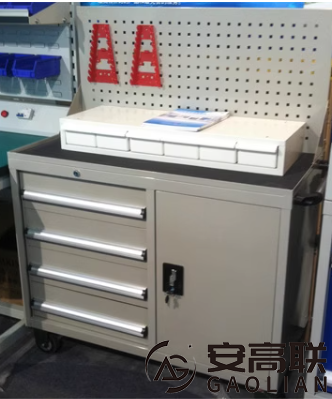

1.实训台主体
实训台主体为钢质材料，桌面为5mm厚钢板，并加设加强筋，且有橡胶垫一块附于桌面上，保护操作台面，具备防静电，整体减震功。整体结构坚固，造型美观大方。实训台设有4个抽屉（根据工具大小设置有专门的工具放置框），每层配有配套工具安放模具，防止工具相互撞击磨损等。抽屉内防滑设计采用滑道滚轮设计，带自动落锁。实训台的尺寸为：1500mm×1000mm×800mm,其中桌面高度为800mm。
2.管道实训台
实训装置采用钣金框架结构设计，方便固定实训部件，其执行机构都敞开于面板上。让操作员能够更好的认识到管道架设的结构和使用。该实训台配备的工具通用化、标准化和专业化，可提高学生的操作技能水平。其中台虎钳等需安装在实训台上。
3.工具清单
单套配置清单
|
序 号 |
名 称 |
型 号 |
数量 |
备注 |
|
1 |
手动绞板 |
114 |
1把 |
带2′以内板牙一套 |
|
2 |
手动绞板 |
Q74 |
1把 |
带1′以内板牙一套 |
|
3 |
管钳 |
1′和2′ |
各1把 |
|
|
4 |
镀锌管割刀 |
2′ |
1把 |
|
|
5 |
热熔机 |
纯铜质热熔头 |
1套 |
1′管内熔头 |
|
6 |
塑料管割刀 |
1′ |
1把 |
|
|
7 |
复合管割刀 |
1′ |
1把 |
|
|
8 |
丝锥绞板 |
250mm |
1把 |
|
|
9 |
油壶 |
0.1L |
1个 |
金属盒制 |
|
10 |
锤子 |
0.5kg |
1把 |
木质手柄 |
|
11 |
铁圆规 |
300mm |
1把 |
|
|
12 |
钢锯架 |
450mm |
1把 |
|
|
13 |
活动扳手 |
250和350 |
各1把 |
|
|
14 |
平锉刀 |
350mm |
1把 |
|
|
15 |
水平尺 |
600mm |
1把 |
|
|
16 |
老虎钳 |
250mm |
1把 |
带绝缘手柄 |
|
17 |
尖嘴钳 |
150mm |
1把 |
带绝缘手柄 |
|
18 |
内六角扳手 |
2mm—10mm |
1套 |
|
|
19 |
一字螺丝刀 |
200mm |
1把 |
|
|
20 |
十字螺丝刀 |
200mm |
1把 |
|
|
21 |
角尺 |
500mm |
1把 |
|
|
22 |
钢剪刀 |
中号 |
1把 |
|
|
23 |
管子台虎钳 |
龙门式100mm |
1台 |
安装于台面 |
|
24 |
钳工台虎钳 |
拉伸200mm |
1台 |
安装于台面 |
|
25 |
手动试压泵 |
2.5MPA |
1个 |
小号 |
